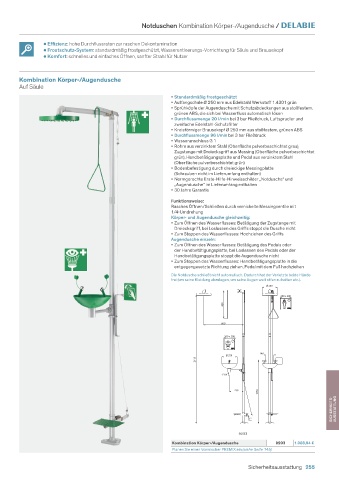

Page 257 - Armaturen-Offentlicher-Bereich

Notduschen Kombination Körper-/Augendusche /

• Effizienz: hohe Durchflussraten zur raschen Dekontamination
• Frostschutz-System: standardmäßig frostgeschützt, Wasserentleerungs-Vorrichtung für Säule und Brausekopf
• Komfort: schnelles und einfaches Öffnen, sanfter Strahl für Nutzer

Kombination Körper-/Augendusche
Auf Säule
• Standardmäßig frostgeschützt
• Auffangschale Ø 250 mm aus Edelstahl Werkstoff 1.4301 grün
• Sprühköpfe der Augendusche mit Schutzabdeckungen aus stoßfestem,
grünen ABS, die sich bei Wasserfluss automatisch lösen
• Durchflussmenge 20 l/min bei 3 bar Fließdruck, Luftsprudler und
zweifache Edelstahl-Schutzfilter
• Kreisförmiger Brausekopf Ø 250 mm aus stoßfestem, grünen ABS
• Durchflussmenge 96 l/min bei 3 bar Fließdruck
• Wasseranschluss G 1
• Rohre aus verzinktem Stahl (Oberfläche pulverbeschichtet grau),
Zugstange mit Dreiecksgriff aus Messing (Oberfläche pulverbeschichtet
grün), Handbetätigungsplatte und Pedal aus verzinktem Stahl
(Oberfläche pulverbeschichtet grün)
• Bodenbefestigung durch dreieckige Messingplatte
(Schrauben nicht im Lieferumfang enthalten)
• Normgerechte Erste-Hilfe-Hinweisschilder „Notdusche“ und
„Augendusche“ im Lieferumfang enthalten
• 30 Jahre Garantie
Funktionsweise:
Rasches Öffnen/Schließen durch vernickelte Messingventile mit
1/4 Umdrehung
Körper- und Augendusche gleichzeitig:
• Zum Öffnen des Wasserflusses: Betätigung der Zugstange mit
Dreiecksgriff, bei Loslassen des Griffs stoppt die Dusche nicht
• Zum Stoppen des Wasserflusses: Hochziehen des Griffs
Augendusche einzeln:
• Zum Öffnen des Wasserflusses: Betätigung des Pedals oder
der Handbetätigungsplatte, bei Loslassen des Pedals oder der
Handbetätigungsplatte stoppt die Augendusche nicht
• Zum Stoppen des Wasserflusses: Handbetätigungsplatte in die
entgegengesetzte Richtung ziehen, Pedal mit dem Fuß hochziehen
Die Notdusche schließt nicht automatisch. Dadurch hat der Verletzte beide Hände
frei (um seine Kleidung abzulegen, um seine Augen weit offen zu halten etc.).
Ø 250
200 x 200
450

660

200 x 200

140
Ø 250
2115
1"1/4

230
1050
SICHERHEITS- AUSSTATTUNG

1"

9203
Kombination Körper-/Augendusche 9203 1.088,94 €
Planen Sie einen Vormischer PREMIX ein (siehe Seite 145)

Sicherheitsausstattung 255
